簡單說一下旋轉體拉伸衝壓件

作者：五金衝壓編輯來源：本站原創發布時間：2020-01-08T09:20:54 瀏覽量：

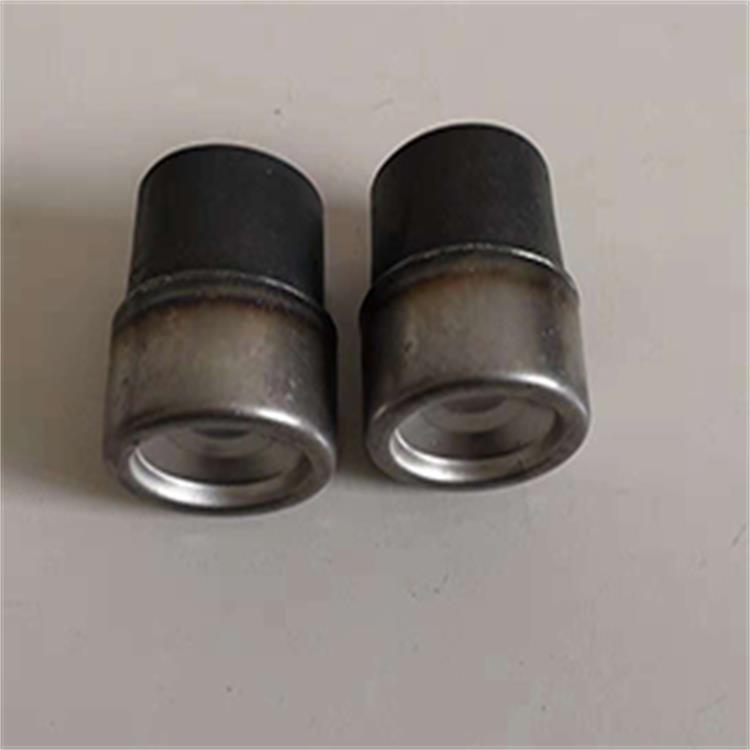

衝壓件種類有很多，有折彎件，各種金屬件，還有拉伸件，今天簡單說一下旋轉體拉伸衝壓件的特點；

旋轉體拉伸件的坯料形狀一般與拉深件的截麵輪廓形狀相同，即當拉伸件的截麵輪廓是圓形、方形或矩形時，相應坯料的形狀應分別為圓形、方形或矩形，另外，坯料周邊應光滑過渡，使得拉伸後得到側壁高度相等或者凸緣寬度相等；

旋轉體拉伸衝壓件，對於不需要變薄拉伸的，雖然在拉伸過程中板料的厚度有增厚也有變薄，但實踐證明，拉伸件的平均厚度與坯料厚度相差不大。由於塑形變形前後體積不變，因此可以按照坯料麵積等於拉伸件表麵積的原則確定坯料尺寸；

簡單旋轉體拉伸衝壓件坯料尺寸的確定，旋轉體拉伸件坯料截麵輪廓的形狀是圓形，以坯料尺寸的計算主要是確定坯料直徑。對於簡單旋轉體拉伸衝壓件，可以首先將拉伸件劃分為若幹個簡單又便於計算的幾何體，並分別求出各簡單幾何體的表麵積，再把各簡單幾何體表麵積相加即為拉伸件的總麵積，然後根據表麵積的相等原則，即可求出坯料的直徑。

複雜旋轉體拉伸衝壓件是指母線較為複雜的旋轉體零件，其母線可能由一段曲線組成，也可能由若幹直線段與圓弧相接組成，複雜旋轉體拉伸衝壓件的表麵積可根據久裏金法則求出，即任何形狀的母線繞軸旋轉一周所得到的旋轉體表麵積，等於該母線的長度與其形心繞軸線旋轉所得周長的乘積。
