五金衝壓件模具零件圖繪製的一些要求

作者：五金衝壓編輯來源：本站原創發布時間：2020-01-24T11:02:07 瀏覽量：

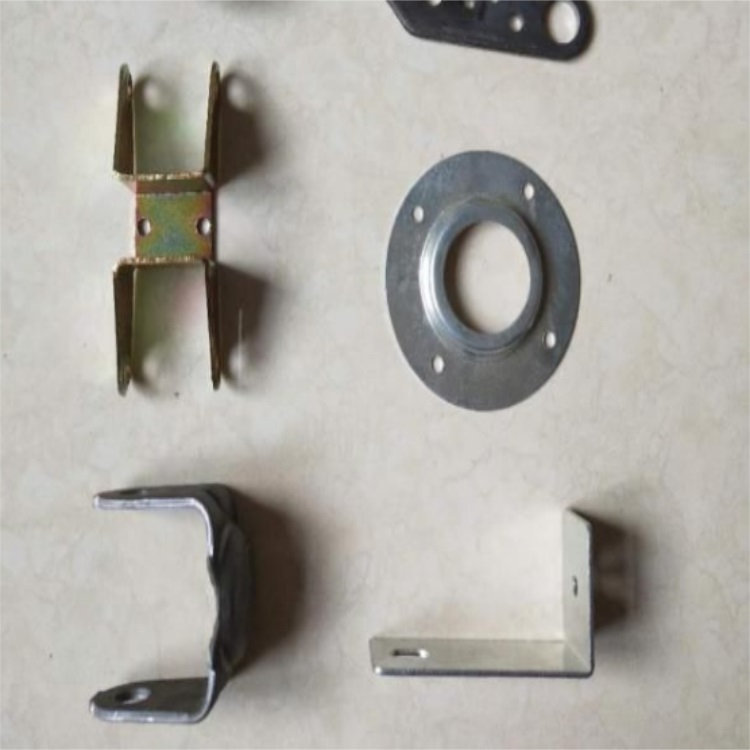

五金衝壓件加工廠，加工各種五金衝壓件，凯发k8体育APP官方网站下载衝壓件。機械配件等。五金衝壓件加工前要先設計配套的模具。模具零件圖，要求專業的人員設計畫製，下麵來看一下，五金衝壓件模具零件圖繪製的一些要求都有什麽？
1.五金衝壓件模具零件圖的視圖需正確而充分：所選的視圖應充分而準確地表示出零件內部和外部的結構形狀和尺寸大小，並且視圖的數量應為最少。
2.圖形要繪製完整：畫衝壓件模具零件圖的目的是為了反映零件的結構，為加工該零件提供圖示說明。一切非標準件或雖是標準件但仍需進一步加工的零件均需繪製零件圖。有些零件雖是標準件，但仍需要在上麵加工漏料孔、螺釘過孔及銷釘孔等，因此要畫衝壓件模具零件圖。導柱、導套及螺銷釘等零件是標準件也不需進一步加工，因此可以不畫零件圖。
3.五金衝壓件模具零件圖的視圖要布置正確：為保證繪製零件圖正確，建議按裝配位置畫零件圖，而軸類零件按加工位置（一般軸心線為水平布置）畫零件圖。裝配圖上該零件的主視圖反映了厚度方向的結構，俯視圖則為原平麵內的結構情況。
4.標注尺寸要正確：所有的配合尺寸及精度要求較高的尺寸都應標注公差。五金衝壓件模具零件在裝配過程中需要加工的尺寸應標注在裝配圖上，若必須在零件圖上標注時，應在有關尺寸近旁標明。當裝配需要留一定的裝配餘量時，可在零件圖上標注出裝配鏈補償量及裝配後所要求的配合尺寸、公差和表麵粗糙度。
5.要滿足相應的技術要求：凡是用符號或在圖樣中不便於表示，而在製造時又必須保證的條件和要求都應在技術條件中注明，並且其內容隨著不同的五金衝壓件零件、不同的要求及不同的加工方法而不同。
