衝壓件加工廠說一下方管切榫模

作者：五金衝壓編輯來源：本站原創發布時間：2020-10-22T08:17:43 瀏覽量：

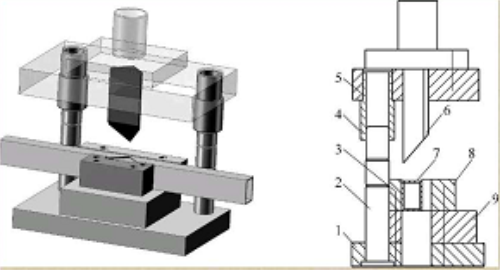

衝壓件加工廠簡單說一下方管切榫模，在金屬家具業中，用矩形管材來圍成各種規格的方框是常見的，切榫模保留了看麵的直壁，減少了焊接和打磨工作量，美化了產品外觀；如圖所示；

1---下模座 2—導柱 3—擋料板 4—導套 5—固定板6—凸模 7—工件 8—後側刃 9—凹模

衝壓件加工廠中方管切榫模是遵從尖點突破的原則來設計的；主要由帶導柱導套的模座、凸模、擋料塊和凹模組成；凹模分為上下兩層，上層有側刃，負責管材側壁材料分離；下層負責管材底平麵材料的分離；

凸模的斜刃角度可視材料的抗剪強度來決定。當材料為鋁方管時，為了照顧到尖點的突入能力，斜刃角取40°～45°。當材料為凯发k8体育APP官方网站下载或Q235材質的方管時，改為以照顧強度為主，斜刃角度取45°～50°。

管材的前直壁一般無須切斷，以達到成品美觀的目的；管材的上平麵，實際上是在凸模的尖點突入工件後由後麵的一部分斜麵來剪切的；後直壁由凸模斜麵和一級凹模後側刃形成斜刃剪切；管材的底平麵則由凸模與二級凹模的平麵刃口完成分離；

衝壓件加工廠在設計模具時，要注意後側刃的凹槽深度要留大一些，作為廢料的容納空間；

衝壓件加工廠選擇壓力機時，滑枕行程要求大於管材高度的2.5倍；
