了解下五金衝壓模具衝裁模的設計步驟

作者：五金衝壓編輯來源：本站原創發布時間：2021-10-25T08:35:28 瀏覽量：

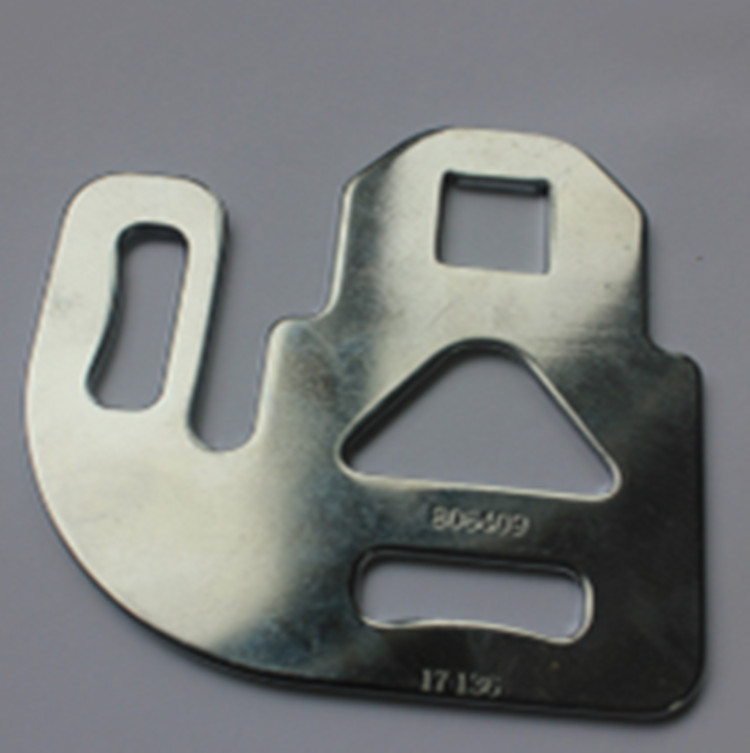

衝裁是五金衝壓加工的基本工序，衝裁加工必須得有衝裁模具。今天五金衝壓件加工廠小編為大家介紹下衝裁模的設計有哪些步驟。
1.先審查五金衝壓製件是否合乎衝裁結構工藝性以及衝壓的經濟性，擬定工藝方案，在分析五金衝壓件工藝性的基礎上，確定衝壓件的總體工藝方案，然後確定衝壓加工工藝方案，它是製定衝壓工藝過程的核心。
2.排樣及材料利用率的計算。選擇合理的排樣方式，確定搭邊值和條料的寬度，並力求取得最佳的材料利用率；對五金衝壓件所需凸凹模的刃口尺寸進行計算；計算出衝壓力和壓力中心，並根據衝壓力初步確定五金件所選的衝壓k8凯发体育app；
3.確定凹模尺寸，在計算出凹模的刃口尺寸的基礎上，再計算出凹模的壁厚，確定凹模外輪廓尺寸。在確定凹模壁厚時要注意三個問題:第一須考慮凹模上的螺孔、銷孔的布置；第二應使壓力中心與凹模的幾何中心基本重合；第三應盡量按國家標準選取凹模的外形尺寸；根據凹模的外輪廓尺寸及衝壓要求，從衝模標準中選出合適的模具架類型，並查出相應標準，畫出上下模具板、導柱、導套的模架零件；繪製衝裁模裝配圖；繪製衝裁模零件圖；編寫技術文件。
由以上介紹可以總對出，衝裁模的設計步驟可以分為以下幾步：
A.充分分析衝壓件的工藝性，然後製定工藝方案；
B.對衝壓工藝進行計算及設計；
C.對衝裁模結構的設計。
對五金衝壓件衝裁模設計的總原則是：在滿足製件尺寸精度的前提下，力求使模具的結構簡單，操作方便，材料消耗少，成本低。
