矩形盒狀衝壓拉深件所具有的一些特點

矩形盒狀衝壓拉深件在日常的五金衝壓加工中，屬於比較常見的一種拉深件。因為矩形盒狀衝壓拉深件有四個圓角，所有它有具有不同於圓形拉深件的特點。

矩形盒狀零件可以認為是由圓角部分和直邊部分組成，其拉深變形可以近似地認為：圓角部分相當於圓筒形零件的拉深；而其直邊部分相當於簡單的彎曲。但是，由於直邊部分和圓角部分並不是截然分開的，而是連在一塊的整體。因此，必須通過實驗觀察分析。

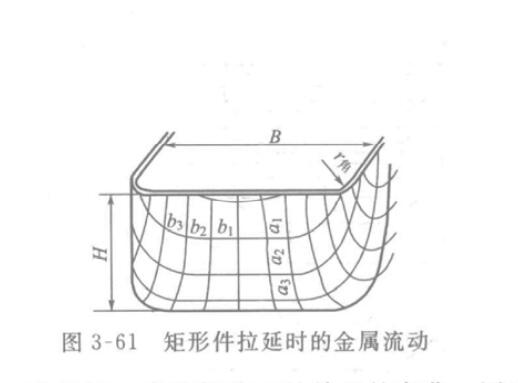

  如將矩形盒毛坯畫上方格網，其縱向間距為n，橫向間距為b，且a=b。拉深後方格網發生變化（如圖3 -61所示）：

橫向間距縮小，而且愈靠近角部縮小愈多；縱向間距增大，而且愈向上，間距增大愈多，這說明，直邊部分不是單純的彎曲，因為圃角部分的材料要向直邊部分流動，故使直邊部分還受擠壓。同樣，圓角部分也不完全與圓筒形零件的拉深相同，由於直邊部分的存在，圓角部分的材料可以向直邊部分流動，這就減輕了圓角部分材料變形程度（與相同圓角半徑的直筒形零件比）。

  從拉深力的觀點看，由於直邊部分和圓角部分的內在聯係，直邊部分除承受彎曲抗力外，還承受擠壓變形抗力；而圓角部分則由於變形程度減小（與相應圓筒形件比），則需要克服的變形抗力也就減小。可以認為：由於直邊部分分擔了圓角部分的拉深變形抗力，而使圓角部分所承擔的拉深力較相應圓筒形件的拉深力為小。

矩形盒狀衝壓拉深件的特點如下。

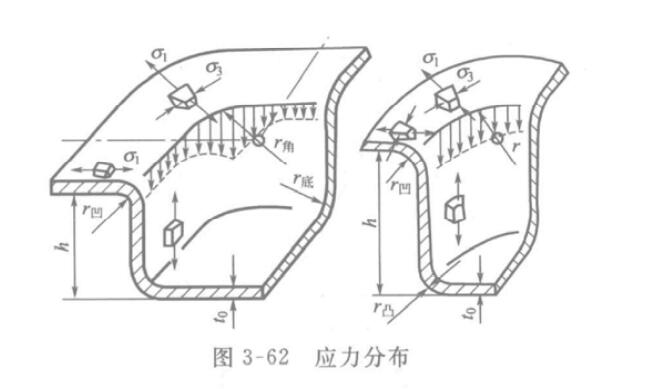

    (1)徑向拉應力沿盒件周邊的分布是不均勻的，在圓角部分最大，直邊部分最小，而a3的分布也是一樣。其次，就以角部來說，由於應力分布不均勻，其平均拉應力與相應的圓筒形零件（後者的拉應力是平均分布的）相比要小得多。因此，就危險斷麵處的載荷來說，盒形零件要小得多。故對於相同材料，盒形件的拉深係數可取小。

    (2)由於壓（擠壓）應力在角部最大，向直邊部分逐漸減小，因此，與角部相應的圓筒形件相比，材料的穩定性加強了，起皺的趨勢減少，直邊部分很少起皺。

    (3)直邊和圓角互相影響的大小，隨著盒形件形狀的不同而不同。如果相對圓角半圓rffi／B和相對高度H/B（B為矩形件短邊）不同，在毛坯計算和工序計算的方法上都有很大的不同。
