衝壓件加工廠中U形件彎曲模簡介

衝壓件加工廠中U形件彎曲模簡介

作者:五金衝壓編輯    來源:本站原創    發布時間:2020-11-12T08:48:28    瀏覽量:

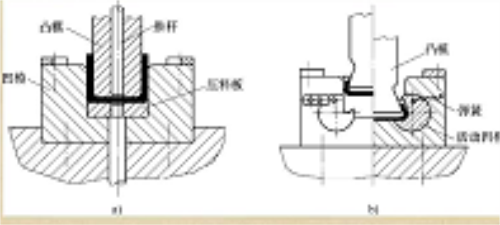

衝壓件加工廠中U形件彎曲模如圖所示。

圖a所示為衝壓件加工廠中一般U形件的彎曲模,壓彎時壓料板將毛坯壓住,彎曲後將工件頂起,如果工件卡在凸模上,便由推杆推下。

圖b所示為閉角彎曲模,用以彎製夾角小於90°的U形件,壓彎時凸模首先將毛坯彎曲成U形,當凸模繼續下壓時,凸模與活動凹模相接觸並使左右活動凹模繞中心向當中旋轉,最後使毛坯壓彎成形。當凸模上升後,彈簧使活動凹模複位,工件從垂直於圖麵方向卸下。





推薦文章:凸凹模刃口尺寸計算原則在衝壓件模具中的體現
