常用的衝壓模具由哪幾類零部件組成呢？

在日常的衝壓生產中常用的衝壓模具由哪幾類零部件組成呢?

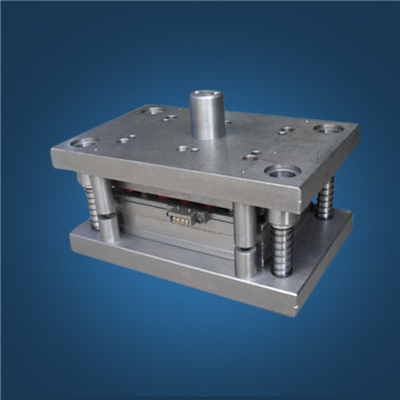

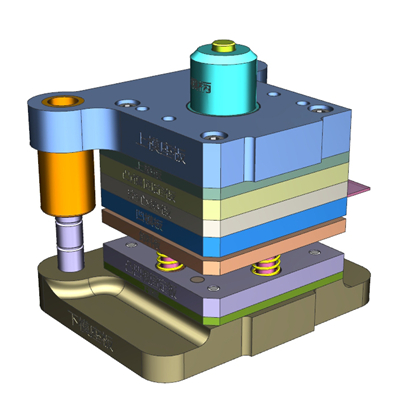

常用衝壓模具由工藝零件和輔助零件組成：

一，工藝零件。

在衝模工作中和毛坯接觸的零件稱為工藝零件,分為以下三類

1)工作零件直接迫使毛坯產生分離或變形的零件如凸模、凹模、凸凹模等。

2)定位零件確定毛坯在衝壓時正確位置的零件。如定位銷、定位板、擋料銷、導正銷、導料板、定距側刃、側壓器等。

3)壓料、卸料及出料零件如壓邊圈壓料板,卸料板、頂出器、頂銷、推板、推(打)杆、廢料切刀等。

二，輔助零件。

在衝模工作中和毛坯不接觸的零件稱為輔助零件,分為以下三類:

1)導向零件給衝模導正方向,保證衝模的上、下模正確合攏的零件。如導套、導柱、導板、導塊等。

3)支承及夾持零件將衝模零件集合起來,組成以上、下模為整體的零件,如上、下模板。承擔凸、凹模工作壓力所需的零件如墊板等都是支承零件。夾持零件有固定板和模柄等。

3)緊固零件及其他包括衝模上的螺釘、銷子和為實現某種功能而附設的專門零件等。
