斜刃衝壓是降低衝壓力的有效方法之一。斜刃可以做在凸模上,也可以做在凹模上其刃口形式從與毛坯接觸點向兩邊看,可以分為刃囗向內斜及刃口向外斜兩種形式。

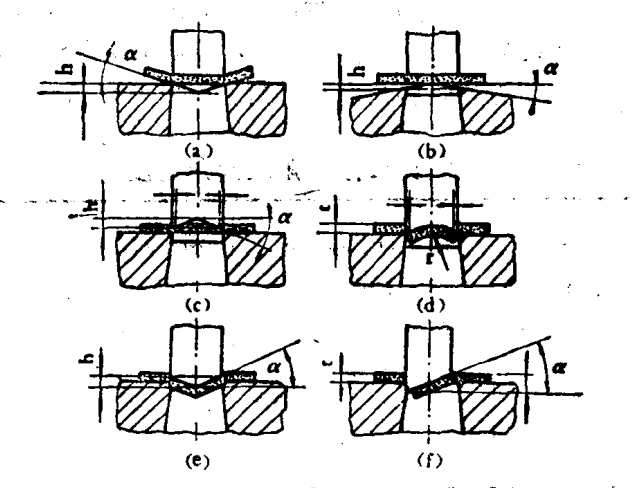

圖中(a)、(c)、(d)為刃口向內斜形式,(b)、(e)為刃口向外斜形式,(f)為切口形式。刃口向外斜的形式可使最大衝壓力發生在行程終了階段，生產中較多采用。

采用斜刃衝壓時應注意以下事項:

1)為了避免衝壓時,凸、凹模等承受較大的側向壓力,造成衝壓件單邊毛刺、啃模或凸模折斷等,除切口之外,應盡可能將斜刃對稱布置,使因斜刃而帶來的側向壓力相互抵

2)衝孔時,凹模作成平刃凸模作成斜刃,落料時,凹模作成斜刃,凸模作成平刃。

3)采用斜刃形式時,在凸模或凹模刃口的尖部形成條脊線,使刃口強度差,很易磨損。生產中常用一段平刃代替斜刃囗的最高尖刃,形成平刃與斜刃相結合的形式。可以克服上述缺點。

4)斜刃衝壓是以增加衝壓工作行程來降低衝壓力的特別是衝壓厚板時,衝壓工作行程較長。因此,應注意使衝裁工作行程小於衝床許用工作行程,並使衝壓工序中多項抗力的總和小於衝床的公稱壓力。為此,應將斜刃的斜角高度做得小一些。

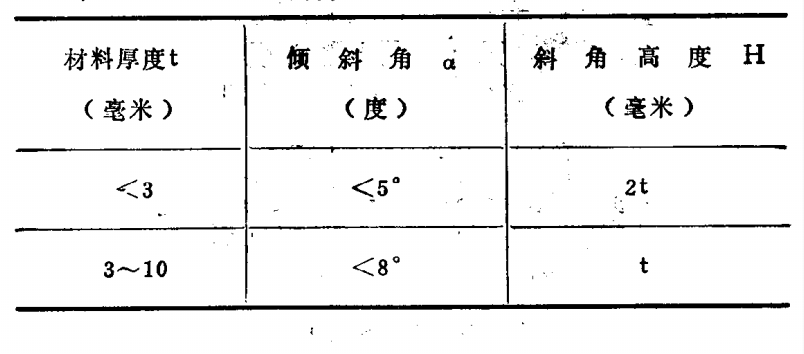

斜刃的傾斜角度及斜角高度如下圖，

斜刃衝壓時,由於凸模刃口下的材料緊貼凸模斜刃,當斜刃口的一端帶弧形時,衝下的衝壓件一端也略帶弧形,這可做為卷邊工序中毛坯的預彎加工。當凸模斜刃口是全弧形時,衝下的工件也是全弧形,這就可能使落料彎曲同時進行。
