輥式衝床送料機有哪幾種結構形式?是怎祥工作的?有何特點及用途?

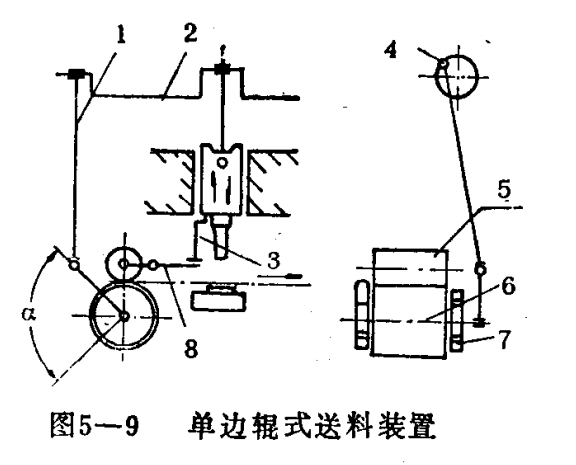

輥式衝床送料機有單邊輥式和雙邊輥式兩種形式。圖一所示是單邊輥式衝床送料機、圖二所示為雙邊輥式衝床送料機。圖中,曲軸2的一端裝有偏心盤4,曲軸旋轉時通過偏心盤帶動連杆1作往複運動。並通過超越離合器7帶動下輥6作間歇的回轉運動,使處於上輥5和下輥6之間的材料被帶動送進。

雙邊輥式衝床送料機有兩組送料輥,兩組輥之間用拉杆連接,保持同步動作,它們分設在衝模兩邊,一個推料,一個拉料,適於條料送進。

單邊輥式衝床送料機多數釆用推料方式。當料很薄時,為防止送進時材料拱彎也有采用拉料方式的。

輥式衝床送料機通過調節偏心輪的偏心距來調節板料的送進步距。當模具具有精定位裝置(如導正銷)時,為使精定位裝置正常工作,在衝模上、下模吻合前,必須使上輥有一個拾起動作,以擴大兩輥間距,使材料處於自由狀態。輥式衝床送料機的特點是:送料速度高、步距大,但料厚變化對送料影響較大,它適於薄料及有精定位裝置的衝壓加工。
