五金衝壓拉伸加工的常見產品類型

作者：五金衝壓編輯來源：本站原創發布時間：2019-10-28T09:32:00 瀏覽量：

隨著工業製造發展，五金拉伸件的品種繁多，工藝複雜，形狀多變化，最常見的拉伸件有圓筒形、橢圓行，矩形三角形錐形等等，如在衝壓成形工藝比較成熟的情況下，還可製造成更為複雜的產品形狀。
下麵由凯发k8体育APP官方网站下载衝壓簡單介紹下，最常見的拉伸產品有哪些

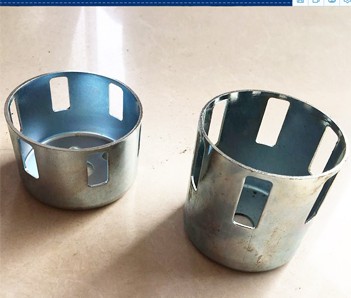

1.圓筒形狀產品的拉伸，產品的底部均為平麵形狀，圓筒側壁為軸對稱，在同一圓周上變形均勻分布，使平板毛坯產生拉深變形。

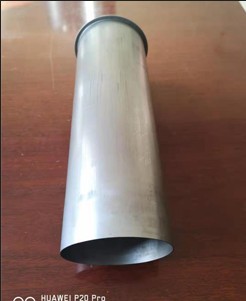

下圖產品為我公司為客戶加工定製的圓管，軍工產品上的配件，衝壓強拉伸長管。

2.橢圓形拉伸加工
板材料毛坯的變形為拉伸變形，但變形量與變形比沿輪廓形狀相應變化。曲率越大的部分，毛坯的塑性變形量就越大；反之，曲率越小的部分，毛坯的塑性變形越小。

3.長方形殼體拉伸加工一次拉伸成形的低矩形件。拉伸時，凸緣變形區圓角處的拉伸阻力大於直邊處的拉伸阻力，圓角處的變形程度大於直邊處的變形程度。
此產品最關鍵的是成型，油箱成型都是拉伸工藝，模具設計的穩當性，同時保證機床的穩定性，成型工序需在液壓機上完成。

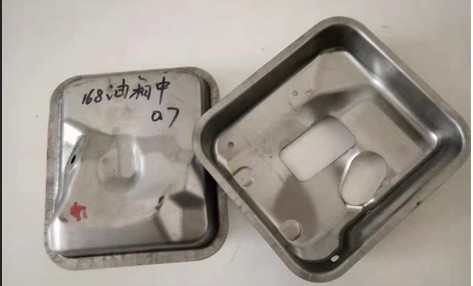

下圖產品是我公司為客戶加工的柴油機油箱

3.錐形拉伸

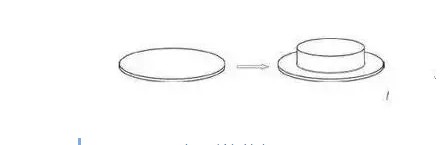

超過拉伸加工極限的拉伸加工產品，需要經過兩次以上的多次拉伸方能完成。經過前工位深度方向拉伸加工的產品，在深度方向進行再拉伸加工。寬凸緣拉伸件，第一次拉伸時就拉伸成所要求的凸緣直徑，在其後再拉伸時，凸緣直徑保持不變。

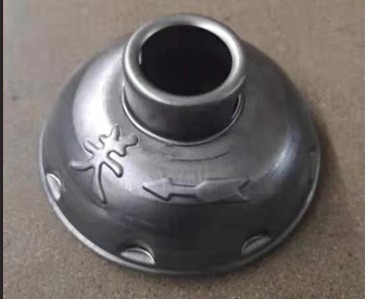

此產品是我公司為客戶加工的汽車啟動杯產品

汽油發電機啟動杯

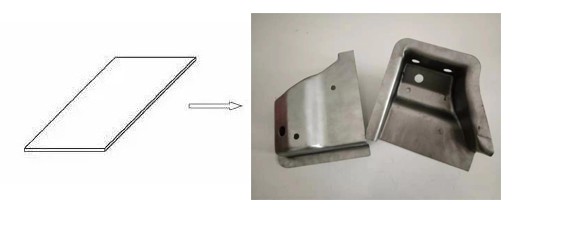

4異形拉伸件產品
由於深度較大，外形較複雜，坯料的變形程度較大，僅靠坯料與凸模接觸的局部麵積傳遞成形力，極易引起坯料局部過度變薄乃至破裂，需要經過多次過渡逐漸成形。

5.麵板拉伸加工
麵板產品是板材衝壓件，表麵形狀複雜。在拉伸工序中，毛坯變形複雜，其成形性質已非簡單的拉伸成形，而是拉深與脹形同時存在的複合成形。

五金拉伸件形狀不一，衝壓加工材料具有多種多樣，其用處特點都不一樣，在進行衝壓拉伸時選擇衝壓加工材料的應滿足自身需求，在模具設計以及製作工藝上也所不同。
衝壓廠家加工的拉伸件不止以上介紹的這些。拉伸件應用廣泛，不隻是工業上，已經普及了人們日常的生活需求。
