衝壓件加工中工序排樣圖設計

衝壓件加工中工序排樣圖設計

作者:五金衝壓編輯    來源:本站原創    發布時間:2020-11-13T08:48:10    瀏覽量:
從資料查得,在衝壓件加工中步距方向最小搭邊值a1取1.8mm,料寬方向最小搭邊值a取2.0mm。該製件選用卷料來衝壓,工序排樣初步擬定如下兩個方案。

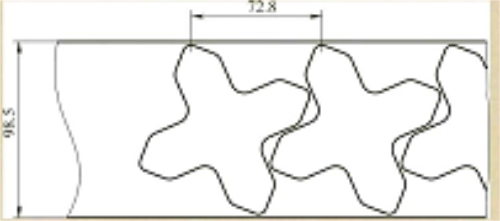

方案1:在衝壓件加工中采用斜排單排排列方式,料寬為98.5mm,步距為72.8mm(見圖2-2),計算出材料利用率為60.45%。

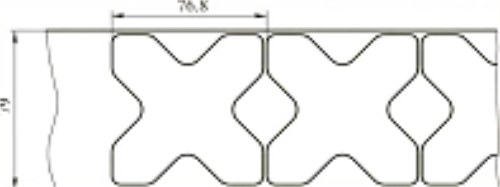

方案2:在衝壓件加工中采用直排單排排列方式,料寬為79mm,步距為76.8mm(見圖2-3),計算出材料利用率為71.45%。

對以上兩個方案進行分析,最終選擇方案2的排列方式較為省料。


                                               (2--2)


                                              (2--3)
