注意五金衝壓件中彎曲件的尺寸標注

作者：五金衝壓編輯來源：本站原創發布時間：2023-06-15T07:48:39 瀏覽量：

五金衝壓加工廠訂製加工各類五金衝壓件。彎曲件是五金衝壓件中常見的一類衝壓件，在設計製定這類彎曲件的衝壓工藝時，一定要注意衝壓件零件圖的尺寸標注。標注不同，所代表的意義不同。為什麽這麽說呢？

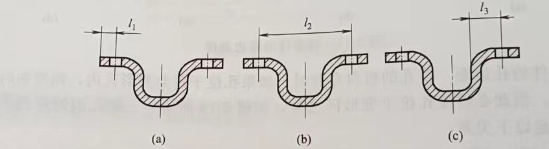

下麵三圖所示是彎曲件孔的位置尺寸的三種標注方法。

其中圖a所示的標注方法時，孔的位置精度不受坯料展開長度和回彈的影響，可采用先衝孔落料的複合工序，然後再彎曲成形。這種彎曲件的工藝和模具設計較簡單；
圖b、c所示的標注方法，受彎曲回彈的影響，衝孔隻能安排在彎曲之後進行。這就增加工衝壓工序，還會造成許多不便。
由此可見，衝壓彎曲件的尺寸標注不同，會影響到衝壓件衝壓工序的安排。
