五金衝壓 > 新聞資訊 > 五金衝壓知識 >

用於車身的部位不同汽車衝壓件的焊接質量要求不同

作者：五金衝壓編輯來源：本站原創發布時間：2022-07-29T09:23:09 瀏覽量：

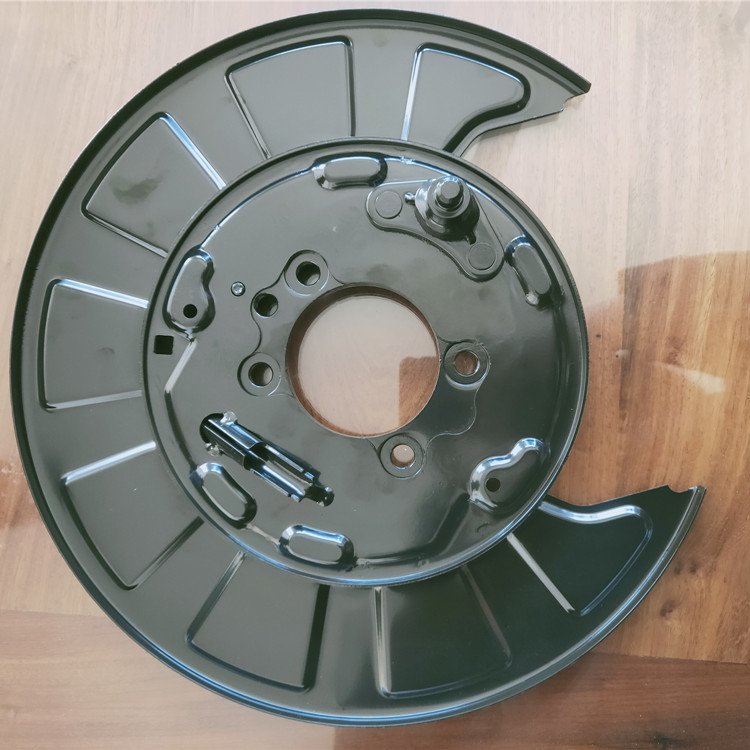

我們凯发k8体育APP官方网站下载衝壓件廠生產汽車衝壓件——刹車底板，也稱之為製動底板。這個刹車底板，我們經過數十道衝壓工序後又經過焊接和鉚接，才拚接成用戶要求的形狀和尺寸。這個衝壓件對焊接的質量要求較為嚴格。由此引起了小編的好奇心---那就是汽車衝壓件到底對焊接質量有哪些具體的要求呢？小編百度了下，現和大家分享。
汽車行業對汽車衝壓件的質量要求，因衝壓件在車身的部位不同而有著不同的質量要求，下麵介紹下汽車衝壓件的焊接質量檢驗標準。
1.衝壓件的焊接部位不允許出現裂紋，一但出現，無論其位於車身的哪個區域，都得進行返修；
2.焊縫長度內出現一個氣孔縮孔,其孔徑≤0.5mm時，衝壓件位於車身的A、B區時需要時行返修，衝壓件位於C區和D區時為合格;
焊縫長度內出現兩個以上的連續氣孔縮孔，孔徑≤1mm時，衝壓件若是位於A／B／C區需要進行返修，位於D區時為合格；
3.焊接出現夾渣、氧化物夾雜、金屬夾雜時，若衝壓件是位於A/B/C區需要進行返修，位於D區為合格；
4.在焊縫金屬和母材之間或焊道和焊道金屬之間有未完全熔化結合的部分，無論衝壓件用於哪個區域，一律返修重焊；
5.焊接時接頭的根部有未完全熔透的現象，無論是哪個區域的焊接衝壓件，一律得返修重焊；
6.焊接衝壓件有焊瘤/錯邊/燒穿/未焊滿即焊接的有形狀缺陷，無論是用於哪個區域，一律返修。
以上內容就是泊頭凯发k8体育APP官方网站下载衝壓件廠小編和您分享的內容，希望對您了解汽車衝壓件有些助益！

推薦文章：用於加工五金衝壓件的模具提前報廢是什麽原因

上一篇：介紹下衝壓件加工廠關於拉深件工藝的一些常識

下一篇：保證五金衝壓件質量穩定性的關鍵因素

用於車身的部位不同汽車衝壓件的焊接質量要求不同

相關文章推薦

保證五金衝壓件質量穩定

用於車身的部位不同汽車

介紹下衝壓件加工廠關於

加工衝壓件必備的三大

衝壓件生產廠家用液壓衝

在五金衝壓件加工廠使用
