介紹下五金衝壓件模具圖的繪製

作者：五金衝壓編輯來源：本站原創發布時間：2023-10-30T10:32:55 瀏覽量：

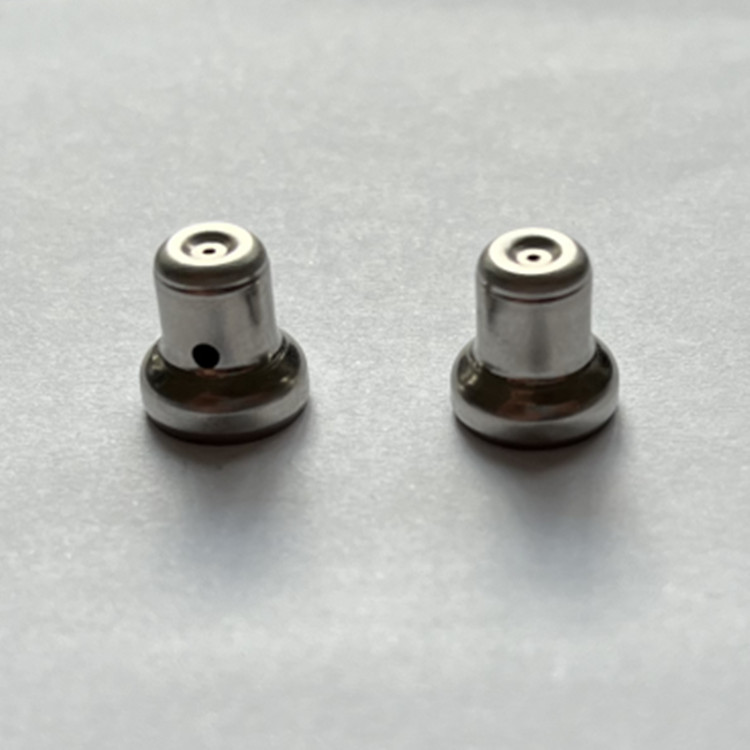

在五金衝壓件加工廠，衝壓加工五金衝壓件需要衝壓模具，今天就來簡單介紹下這個衝壓模具的模具圖的繪製情況。
模具設計人員在對五金衝壓件的原始資料進行了充分的分析後，需要進行相關的工藝計算。然後在這基礎上就可以對模具的總體結構及其尺寸進行設計，進而繪製出模具總裝圖和零件圖。下麵就介紹下模具圖的繪製。
模具繪圖的第一步是先繪製出模具結構的草圖；第二步是以模具草圖為基礎，繪製模具總裝圖；最後根據模具總裝圖繪製模具零件圖。
繪製模具草圖時，應充分考慮所設計的模具結構，能確保衝壓件質量，適應生產批量要求，操作方便安全，易於製造及維修，且使用壽命長。在此前提下應著重解決好正倒裝結構、彈性剛性卸料或出件、定位方式及導向方式的選擇問題，使之盡可能合理。
繪製模具總裝圖時，在總裝圖中，主視圖和俯視圖（必要時需畫出側視圖和局部剖視圖）應能清楚反映各零部件之間的裝配關係以及固定連接方式，並標注模具的平麵尺寸和閉合高度尺寸。還應在圖紙右上角繪製出排樣圖或工序圖，在圖紙右下角繪出標題欄及明細表。必要時還需要寫出技術要求以及對模具的裝配、維修、操作等有關方麵的說明。
繪製模具零件圖時，零件圖應清楚表達其結構形狀、應注明全部尺寸、公差尺寸、形位公差、表麵粗糙度、所用材料、熱處理要求以及其它有關技術要求。
值得說明的是，模具圖紙設計完成後必須要進行校核，這是設計工作中不可缺少的一步，因為任何一個模具設計者，都很難保證設計的圖紙無任何差錯。
