帶凸緣的圓筒衝壓件的拉伸工藝

作者：五金衝壓編輯來源：本站原創發布時間：2019-12-27T09:13:41 瀏覽量：

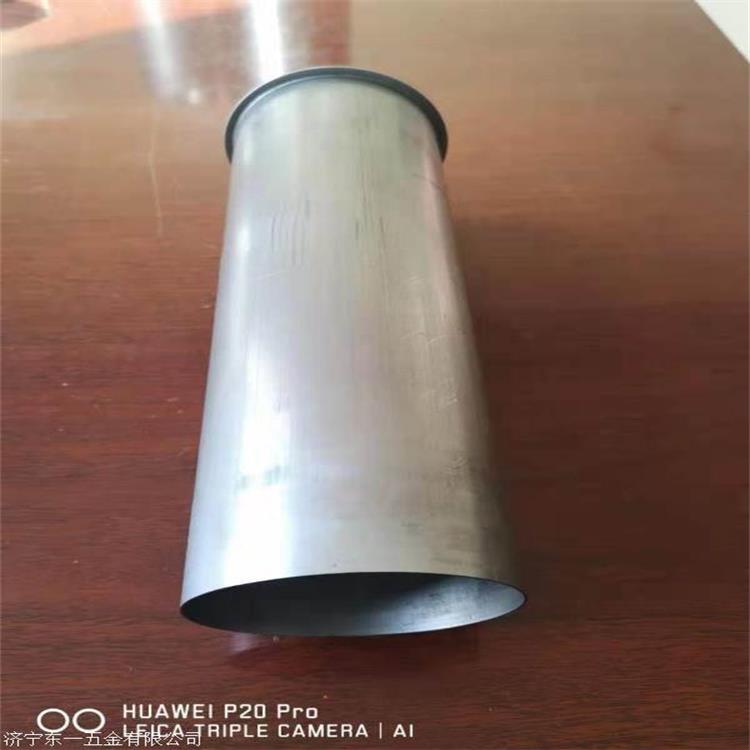

帶凸緣的圓筒衝壓拉伸件包含窄凸緣圓筒拉伸件和寬凸緣圓筒衝壓拉伸件；

窄凸緣圓筒衝壓件是凸緣寬度很小的拉伸件，這類零件在多次拉伸時，由於凸緣很窄，可以先按照無凸緣圓筒衝壓件進行拉伸，然後再最後一道工序用整形的方法壓成所要求的窄凸緣形狀，

為了使凸緣比較好成形，在拉伸的最後兩道工序可以采用錐形凹模和錐形壓料圈進行拉伸，留出錐形凸緣，這樣整形時可以減小凸緣區切向的拉伸變形，對防止外緣開裂有利；

寬凸緣圓筒衝壓件的拉伸，寬凸緣圓筒衝壓件需要多次拉伸時，第一次拉伸就必須使凸緣尺寸等於拉伸件的凸緣尺寸，在下麵各次拉伸時凸緣尺寸保持不變，僅僅依靠筒形部分的材料轉移來達

到拉伸件尺寸，因為在以後的拉伸工序中，即使凸緣部分產生很小的變形，也會使筒壁傳力區產生很大的拉應力，從而使底部危險斷麵拉裂。

寬凸緣圓筒衝壓件需要多次拉伸，其拉伸方法有兩種；

通過多次拉伸，逐漸縮小筒形部分直徑和增加其高度，這種拉伸方法是直接采用圓筒衝壓件的多次拉伸方法，通過每次拉伸逐次縮小直徑，來增加高度，每次拉伸的凸緣圓角半徑和底部圓角半徑不變或逐次減小；但這種方法也多少有點缺陷，所拉成的衝壓件表麵質量不高，直壁和凸緣上保留著圓角彎曲和局部變薄的痕跡，還要在後期增加整形工序，適用於材料較薄，高度大於直徑的中小型帶凸緣圓筒形衝壓件；
采用高度不變法，就是首次拉伸盡可能取較大的凸緣圓角半徑和底部圓角半徑，高度基本拉到衝壓件要求的尺寸，以後各次拉伸是隻要減小圓角半徑和筒形部分直徑，其高度基本不會變化，這種方法由於拉深過程中變形區材料所受到的折彎比較輕，所以拉成的零件表麵較光滑，沒有折痕。適用於坯料比較厚，大圓角過渡不易起皺的零件。
