關於五金衝壓件的尺寸公差標準

作者：五金衝壓編輯來源：本站原創發布時間：2021-02-24T08:28:33 瀏覽量：

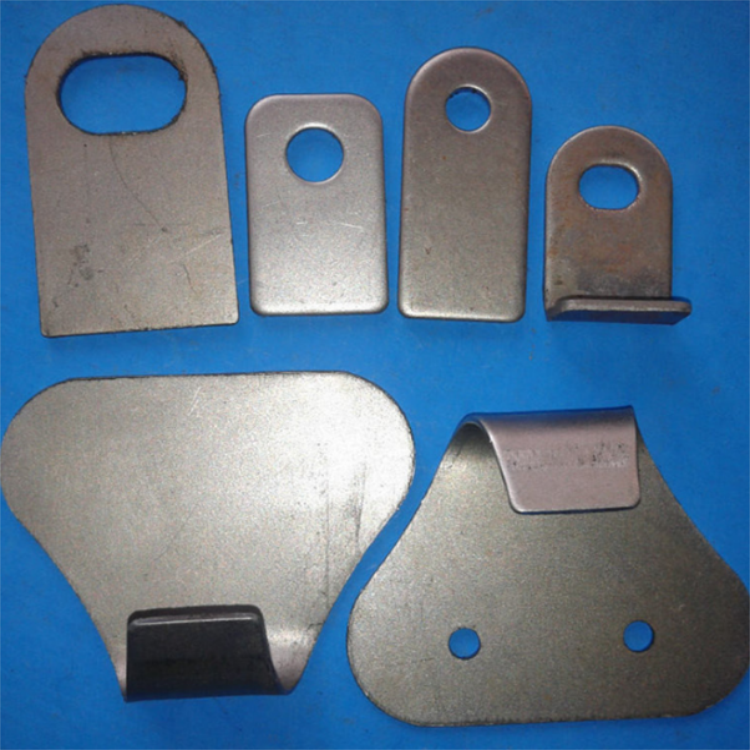

精密五金衝壓件的公差大小跟尺寸和所選擇的公差等級有關.選擇公差等級既要知足設計要求,又要考慮工藝的可能性和經濟性.也就是說,知足使用要求的情況下,盡量加至公差值,亦即選用較低的公差等級.
《GB/T13914-2002衝壓件尺寸公差》規定了衝壓件的尺寸公差。按照平衝壓件和成形衝壓件分別規定了尺寸公差。衝壓件的尺寸公差數值與衝壓件尺寸和板厚兩個尺寸有關，另一方麵與精度等級有關。
平衝壓件尺寸公差：分為11個等級，用ST1至ST11表示，其中ST表示平衝壓件尺寸公差，公差等級代號用阿拉伯數字表示。從ST1到ST11精度等級依次降低。
成形衝壓件尺寸公差：成形衝壓件分為10個精度等級，用FT1到FT10表示，其中FT表示成形衝壓件尺寸公差，阿拉伯數字表示公差等級。從FT1到FT10精度等級依次降低。
衝壓件極限偏差：孔尺寸按下偏差為0，上偏差為下偏差加尺寸公差；軸尺寸規定上偏差為基本偏差，數值為0，下偏差為上偏差減去尺寸公差。對於孔中心距，孔邊距，彎曲、拉深的長度、高度等上下偏差規定為尺寸公差的一半。
公差是尺寸變動的範圍，它的數值越，,精度越低，加工難度越少；數值越小就表示精度越高，加工難度越大。哪麽，在生產中要注意的大部份是哪幾項呢？
1. 彎曲角度：經彎曲成形而形成衝壓件的角度尺寸
2.衝裁角度：在平板或成形件平麵處，經衝裁加工而成的角度尺寸
3.衝裁圓角半徑：經衝孔、落料及其它分離工序加工而成衝壓件圓角半徑的線性尺寸
4.成型尺寸：經彎曲、拉伸及其它工序加工而成衝壓件的線性尺寸
5.衝裁尺寸：經衝孔、落料及其它分離工序加工而成衝壓件的線性尺寸
