五金衝壓 > 新聞資訊 > 五金衝壓知識 >

衝壓廠帶您找出直接影響衝壓件拉伸係數的因素

作者：五金衝壓編輯來源：本站原創發布時間：2021-03-29T08:15:24 瀏覽量：

五金衝壓件的拉伸係數指的是拉深後衝壓件的直徑和拉深之前毛坯直徑之間的比。拉深係數是拉深時金屬材料變形程度的大小，拉深係數越小，表示變形程度越大。拉深係數是拉深工藝中的一個重要參數，是拉深工藝計算和模具設計的重要依據。
    在實際衝壓加工中，為減少拉深次數，拉深係數一般取小值。當拉深係數小到一定值時，凸緣外邊沿便會出現起皺現象，但可用增加壓力圈的壓邊力防止起皺的出現。當拉伸係數小到一定值時，出現拉破現象，拉破一般出現在拉深力快出現峰值時，即拉深的初始階段。極限拉深係數，在危險斷麵不被拉破的條件下所能采用的小拉深係數。
拉伸件的拉伸次數和各次拉伸直徑則根據拉伸係數M確定，M是指每次拉伸後的圓筒直徑與拉伸錢的毛坯直徑之比，它是用來控製拉伸時變形變形程度的工藝指標之一，是拉伸工藝計算的基礎，影響拉伸係數的主要因素是拉伸材料的延展性能、模具的圓角半徑、拉伸模具的間隙、以及模具的潤滑等.

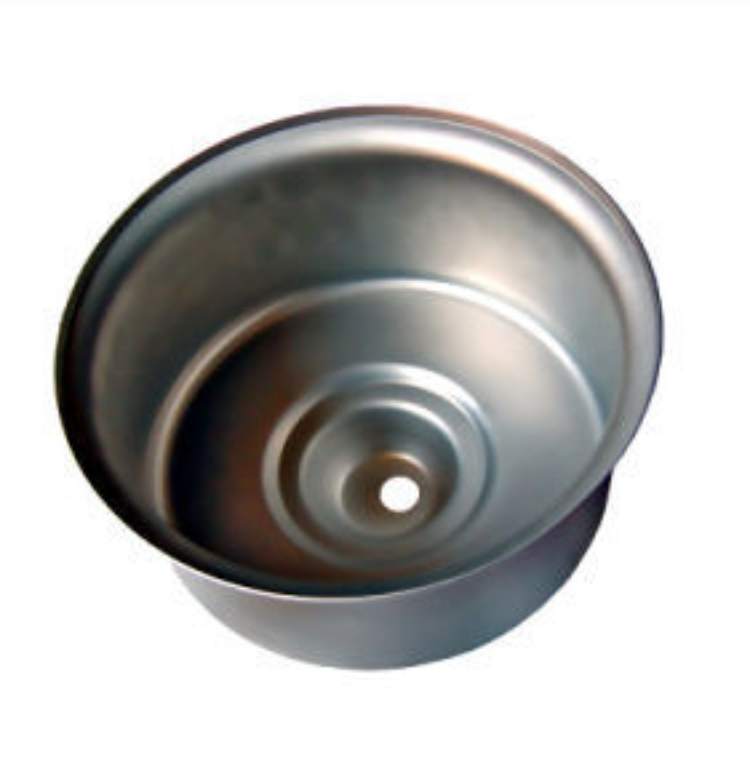

下麵為大家詳細介紹一下影響拉伸件拉伸係數的因素：
1、拉伸衝壓件材料的機械性能與表麵狀態，對於屈服點應力數值低、拉抗強度高、延伸率大的材料，拉伸時凸緣變形區的變形抗力減小，材料容易變形，拉伸係數可取小些；而材料的抗拉強度大，提高了危險斷麵處的強度，減小了拉伸破裂的危險，則拉伸係數可取大些。表麵光潔平整的材料，拉伸係數也可取小些，對於有鏽斑和表麵粗糙度的材料，會增大拉伸係數值，嚴重時會因增大摩擦阻力而容易使材料拉伸斷裂。
    2、拉伸衝壓件材料的厚度，對於厚的板料，拉伸時不易起皺，拉伸係數值可取小些。
    3、凸、凹模圓角半徑，拉伸凸、凹模圓角半徑較大時，材料流動阻力小，拉伸係數值可取小些，相反則應取大值。拉伸凹模圓角半徑過小，材料流入凹模時摩擦阻力增大，加大了拉伸件的內應力，在拉伸過程材料容易斷裂。
    4、凸凹模間隙及表麵粗糙度，凸、凹模間隙大，表麵粗糙度小、硬度高、拉伸係數值可減小。但間隙過大，表麵粗糙度過大、拉伸時材料易起皺斷裂。
    5、有無壓邊圈，有壓邊圈拉伸時，增大了材料抗壓力，材料不易起皺，拉伸係數值可取小些；無壓邊圈拉伸時，毛坯表麵無抗壓力，故材料易起皺，拉伸係數值可取大些。
    6、拉伸衝壓件的拉伸速度，拉伸過程的行程速度過高，材料變形急劇，容易產生拉伸斷裂；拉伸速度慢，材料在拉伸過程中變形均勻，則不易產生拉伸斷裂，拉伸係數可取小些。拉伸速度一般為200~350mm/min,多工位傳遞拉伸速度為220~280mm/min。
    7、使用適當的潤滑劑，在拉伸過程中,材料與模具之間有摩擦存在，所以要有專用的衝壓拉伸潤滑油，摩擦力大不僅使拉伸係數增大,拉伸力增加而且會磨損,刮傷模具和工件間表麵所以是有害的，因而利用潤滑條件發揮傳力區的變形潛力來補償不均勻性,既能提高傳力區的承載能力,又能促進整個變形區順利進行塑性變形。所以在拉伸中潤滑條件是必備的。
推薦文章：五金衝壓件連續折彎應該怎樣確定折彎順序

上一篇：了解精細衝壓加工需注意事項，複雜工藝輕鬆駕馭

下一篇：專業衝壓廠如何保障五金衝壓件的尺寸精度

衝壓廠帶您找出直接影響衝壓件拉伸係數的因素

相關文章推薦

專業衝壓廠如何保障五金

衝壓廠帶您找出直接影響

了解精細衝壓加工需注意

精密五金衝壓生產及設計

五金衝壓件連續折彎應該

衝壓件折彎尺寸不符合標
