衝壓件設計的前提：畫好一張零件圖

作者：五金衝壓編輯來源：本站原創發布時間：2021-04-28T08:16:03 瀏覽量：

任何機器和部件都是有許多零件組成的，表達單個零件的結構形狀、尺寸大小及技術要求等內容的圖樣稱為零件圖。它是製造和檢驗零件的依據，是工藝部門進行工藝路線製作的依據，是質檢部門進行檢驗的依據。每一個從事衝壓件設計行業的人，剛開始都是從畫好最簡單的零件圖開始的。比如測繪一個簡單的零部件，幫別人從部件圖裏拆畫零件圖等等，這些都是一個新手必須要經過的階段。然而，即使是簡單的零件圖，都會錯誤百出：或者尺寸標注不全，或者公差標注不合適，或者有封閉尺寸鏈，或者技術要求不對等等。所以，衝壓加工行業向來都是需要長時間的積累和學習的。萬丈高樓平地起，基礎很重要，讓我們先從畫好一張零件圖做起吧！

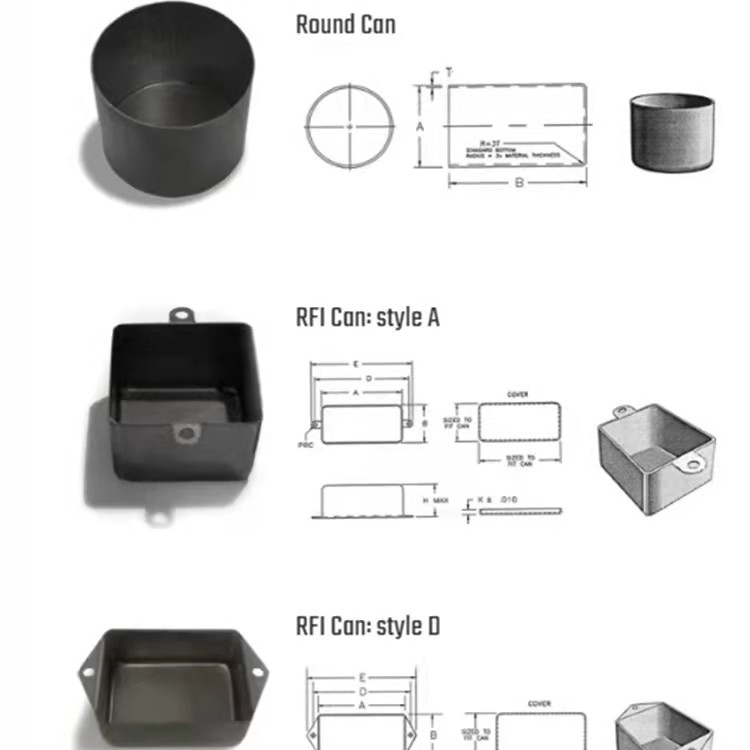

一個完整的零件圖應包括：
1.圖形：用一組視圖（包括視圖、剖視圖、斷麵圖等），完整、清晰和簡便地表達此零件的結構形狀。
2. 尺寸：用一組尺寸，完整、清晰和合理地標注出零件的結構形狀及其相互位置的大小。
3. 技術要求：用一些規定的符號和文字，簡明地給出零件在製造、檢驗和使用時應達到的技術要求。包括粗糙度、尺寸公差、形位公差、基準符號、技術要求等。
4.標題欄：用標題欄填寫出零件的名稱、材料、圖樣的比例、製圖人與校核人的姓名和日期等（此圖所用標題欄為簡化版，工程中隻用完整版）。
每個從事設計行業的人，都是從模仿開始的。模仿別人的外形，學習他們的設計思路，不斷積累經驗。零件的結構分析，就是從設計要求和工藝要求出發，分析零件不同結構的功用。我們不僅需要知道這個零件是什麽樣的（簡單地測繪），也要知道為什麽要這樣設計（設計思路)，這樣才能提升自己的設計思想，而不是一味地模仿。
1.從設計要求方麵看，零件在機器中，可以起到支撐、容納、傳動、配合、連接、安裝和定位等功用，這是決定零件主要結構的依據。
2.從工藝要求方麵看，為了使零件的毛坯製造、加工、測量以及裝配和調整工作能順利、方便，應設計出圓角、起模斜度、倒角等結構，這是決定零件局部結構的依據。
3.從實用和美觀方麵看，不僅要求產品能使用，而且還要求經濟、美觀等，要從美學的角度來考慮結構形狀。
