關於五金衝壓墊片的小知識

作者：五金衝壓編輯來源：本站原創發布時間：2021-04-30T08:19:32 瀏覽量：

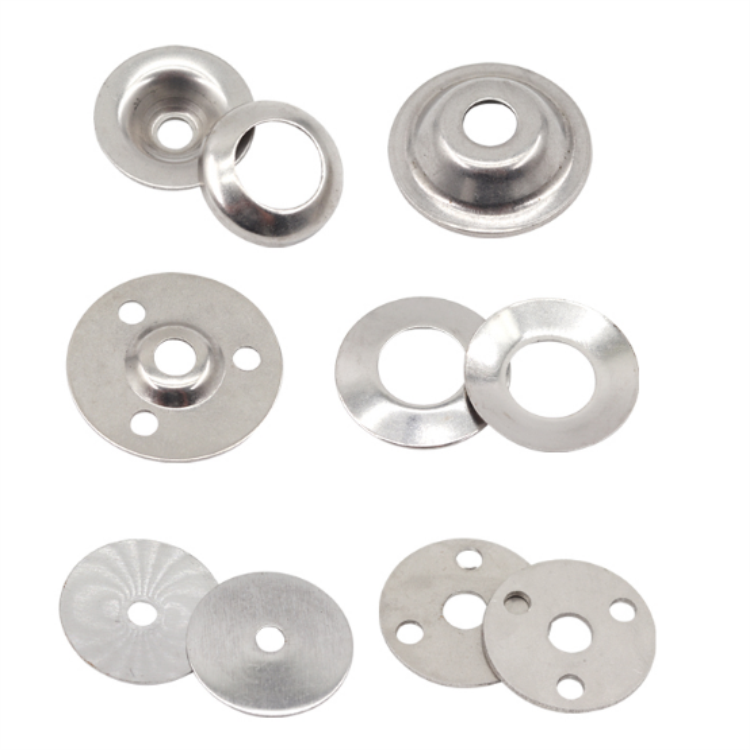

五金衝壓墊片主要用於電子儀器、模具製造、精密機械、五金零件、機械零件、衝壓件、小五金製造。模具維修、模具測量間隙和因機械老化時出現晃動、搖擺及不穩定現象時,可采用墊片來解決機機器維修問題。法蘭連接中的密封作用也是五金衝壓墊片的一個很大的用途。五金衝壓墊片的種類多種多樣，主要分為平墊、彈墊和止動墊片。
1、平墊：主要是用鐵板衝壓出來的，形狀一般是一個平墊圈，中間有一個孔。平墊的作用：加大螺絲與機器的接觸麵積；減除彈簧墊在卸螺絲的時候對機器表麵的損害。使用時須是一彈簧墊一平墊，平墊挨著機器表麵，彈簧墊在平墊和螺帽之間。
2、彈墊：彈簧墊圈在一般機械產品的承力和非承力結構中應用廣泛，其特點是成本低廉、安裝方便，適用於裝拆頻繁的部位。但是彈簧墊圈的防鬆能力很低！尤其在目前歐美各國要求高可靠性產品中采用率極低，特別是重要的承力結構連接部位早已被拋棄好多年。我們國家在軍工方麵還有部分應用，但已改進為凯发k8体育APP官方网站下载材料。據說，鋼製彈簧墊圈在CASC早就是被禁止使用了！原因有兩個一是“漲圈”二是氫脆。
彈簧墊圈裝置在螺母下麵用來防止螺母鬆動。彈簧墊圈用於防鬆，平墊圈沒有防鬆功能，平墊圈隻是增大接觸麵積。
平墊僅僅是加大接觸麵積，彈簧墊可以防鬆，比如電機與機座連接的螺栓一般要加彈簧墊，因為電機震動如果沒有彈簧墊，螺母會鬆動一般帶有震動的裝備上的緊固件上裝有彈簧墊片。
平墊圈的主要作用是保護連接件的表麵防止螺栓螺母擰緊時劃傷工件表麵；彈簧墊是防鬆的。但有些重要的連接，如主要依靠壓緊產生摩擦力傳遞動力的地方，是不能使用彈簧墊的，用了降低連接剛性，反容易出事。
3、止動墊片：顧名思義就是與螺母配合使用、防止螺母鬆動的墊圈。一般分為圓螺母用止動墊圈、外舌止動墊圈、雙耳止動墊圈、單耳止動墊圈等。圓螺母用止動墊圈主要是用在小圓螺母鎖緊的場合；外舌止動墊圈、雙耳止動墊圈、單耳止動墊圈都是用在跟一般螺母鎖緊的場合。
無論哪一種類型的墊片，在惡劣的使用環境中要保證長時間的有效密封，都須具備以下八個重要特性：
    1.氣密性：對於密封係統的介質，墊片在推薦的溫度和壓力工作一定時間內不發生泄露。
    2.可壓縮性：墊片和法蘭的接觸麵在連接螺栓緊固後，應能很好吻合，以保證密封。
    3.抗蠕變性：墊片在壓力負荷和使用溫度的影響下，抗蠕變性應較好，否則回造成螺栓扭距損失，導致墊片的表麵應力減小，從而硬氣係統泄露。
    4.抗化學腐蝕：所選用的墊片應不受化學介質的腐蝕，而且不能汙染介質。
    5.回彈性：即使在係統穩定的狀況下，相連接的兩個法蘭由於溫度和壓力的影響肯定會存在微小位移，墊片的彈性功能應能彌補此位移，以保證係統的密封性。
    6.抗黏接性：墊片在使用後應能方便的從法蘭上拆除，不粘接
    7.無腐蝕性：墊片應對連接的法蘭表麵無腐蝕性。
    8.耐溫度：所選用的墊片應保證在係統的最低溫度和最高溫度下正常使用。
