簡單一張圖了解衝壓件設計的通用規則

作者：五金衝壓編輯來源：本站原創發布時間：2021-05-27T08:34:00 瀏覽量：

衝壓加工工藝是現代生產工藝中非常成熟、應用非常廣泛的生產工藝，大家經常會看一些衝壓件（鈑金件）設計規範，很多結構上要注意一些尺寸的設計，避免模具不易加工、容易損壞、產品質量不高等問題，而且不同設計位置有不同的公式限製，很難記住，我們將常見的衝壓件設計孔距參數的要求進行整理，把這些規則整理到一張圖上，如下圖：

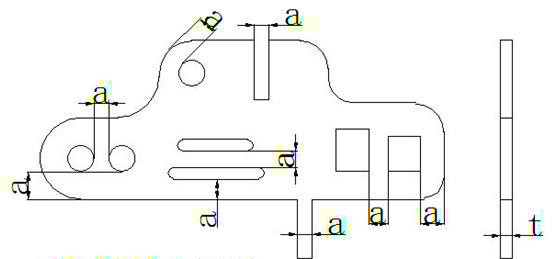

衝壓件設計尺寸示例
圖中a尺寸：孔與孔之間最小孔間距，孔與邊緣之間的最小距離，凸出和凹入的地方（如：懸臂和狹槽）的最小寬度，取值不能過小，常規設計取a≥2t即可，必要時可根據情況再取小一點；當然這個數值跟材質也有一定關係：
當衝壓件為高碳鋼的時候：a≥2t，必要時可取a=(1.3-1.5)t，(t＜1mm時按t=1mm計算)；
當衝壓件為黃銅、純銅、軟鋼時：a≥1.5t，必要時可取a=(0.9-1.0)t，(t＜1mm時按t=1mm計算)；
當衝壓件為鋁、鋅時：a≥1.0t，必要時可取a=(0.75-0.8)t，(t＜1mm時按t=1mm計算)；
